DZL(H)系列生物质成型颗粒承压热水锅炉介绍

一、结构简介

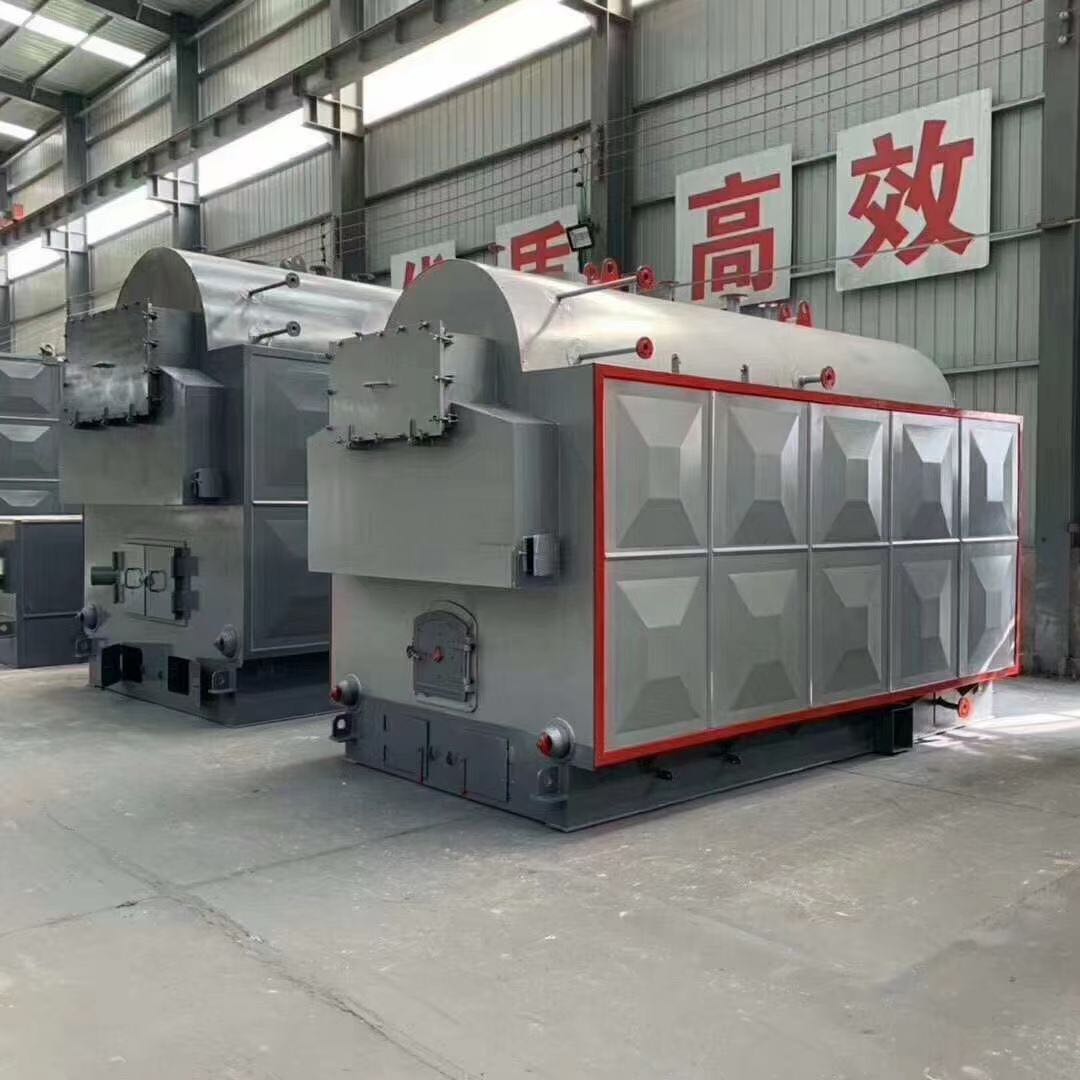

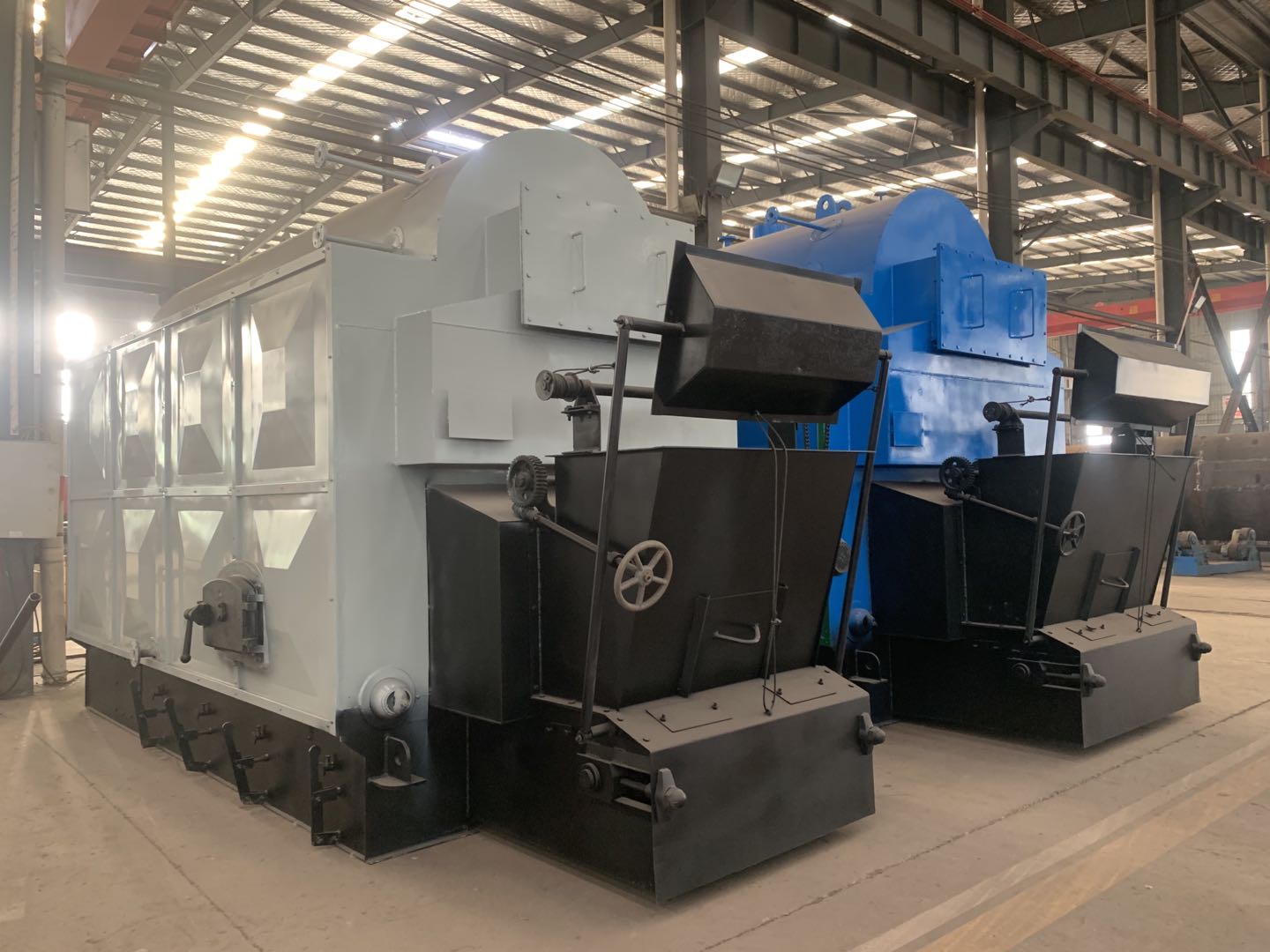

新型DZL(H)系列热水锅炉为单锅筒纵置式水火管锅壳式锅炉，燃烧设备为链条（活动）炉排。炉膛左右两侧水冷壁为辐射受热面，炉膛两翼为对流受热面，锅筒内布置螺纹烟管对流受热面，炉墙采用耐热混泥土整体浇注捣制成型新工艺，锅炉主机外侧为立体形护板外壳。

锅炉本体在总体机构上采用上置锅筒，水冷壁管和集箱左右对称布置的形式。锅筒由筒体和前后管板组焊而成。该锅炉炉膛内布置有挡火花墙，燃烧效率高。

该系列锅炉采用最新科研成果，如：集箱回水引射、拱型管板，螺纹烟管等，解决了锅壳式锅炉的管板裂纹，水冷壁爆管、热效率低、出力不足、等问题。

二、燃烧过程

燃料经链条（活动）炉排进入炉膛燃烧，产生的烟气沿锅筒底部经由八字墙上的出口烟窗进入两翼对流管束，通过前烟箱进入螺纹烟管，经过省煤器、除尘器，由引风机抽引通过烟囱排入大气。

三、技术特点

（1）采用拱型管板与螺纹烟管组成锅筒，使锅筒由准准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。

（2）锅筒下部由于布置了升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。

（3）采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

（4）结构紧凑，与同类型锅炉比较，外形尺寸小，节省锅炉房基建投资。

（5）运行稳定、调整方便、出力足。

（6）采用集箱回水引射装置，提高上升管水速从而防止过冷沸腾、停电时自然循环，防止水冷壁爆管、无需停电保护措施。

（7）采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。

（8）炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。
